4월 27일 월요일 소소한 공부

"데이터통신" 1주차 복습

지금 듣고있는 전공 과목인 "데이터통신" 1주차 소소한 복습!

Data and Signals 데이터와 시그널

Analog and Digital

Data는 전자기의 신호를 통해 전송된다.



Data의 종류

1) Analog

자연적인 것, 연속적인 정보                             ex) 음악, 영상, 그림 등

2) Digital

0과 1로 이루어진 정보



Signal의 종류

1) Analog                                       2) Digital

무한한 값                                        유한한 값



Periodic and Nonperiodic Signal 주기적인 시그널과 주기적이지 않은 시그널

데이터 통신에서 우리는 주로 주기적인 시그널과 비주기적인 시그널을 사용한다.



Periodic Analog Signals 주기적인 아날로그 시그널

- simple(1개로 이루어진 것)과 composite(여러 개가 복합된 것)로 분류된다.

- Simple periodic analog signal : sine wave, 더 간단한 signal로 분해 불가.

- Composite periodic analog signal : 다수의 sign wave로 분해 가능.



Components of Periodic Analog Signal

주기함수 : 일정한 모양이 반복되는 함수.

              주기와 진폭을 알면 함수를 그릴 수 있다. 정확하게 그리기 위해서는 위상도 알아야한다.

1. Period 주기 : 주파수의 역수

2. Frequency 주파수 : 주기의 역수

3. Amplitude : 진폭

4. Phase 위상

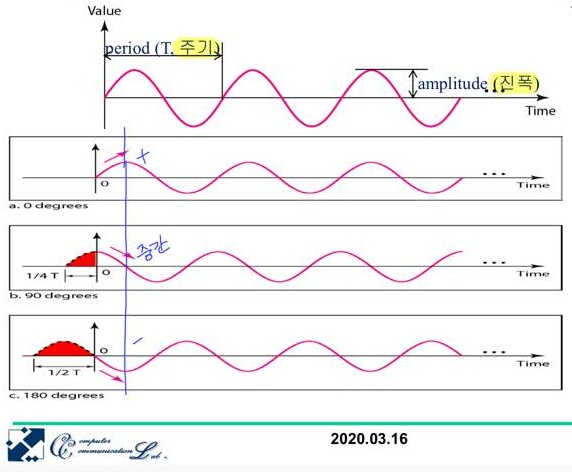

강의 자료

a, b, c의 그래프를 보면 일정한 모양이 똑같이 반복되는 것을 알 수 있다. 그런데 똑같은 어떤 시간대의 각 주기함수의 값이 다르다. -> 시작을 어떤 모양으로 하느냐에 따라 다른 값은 갖는다!! 이런게 위상이야!!



A composite periodic signal

: 하나의 주기함수가 아니라 여러 개의 주기함수가 모여있다.



Bandwidth 대역폭 : Composite signal에서 가장 높은 주파수와 가장 낮은 주파수의 차이



Digital Signals 디지털 시그널

- Analog signal로 표현될 수 있는 정보는 Digital signal로 표현이 가능하다.

- Digital data의 값은 0 아니면 1.

- Digital signal은 Digital data를 encoding하기 위해 많은 별개의 voltage level을 사용한다.

- Digital signal은 2레벨 이상일 수 있다. 이 경우 각 레벨은 1bit 이상을 보낸다.

- Digital signal의 전송속도는 bit rate로 표현될 수 있다.

- bit rate : 1초에 보낼 수 있는 bit의 수 (얼마나 빨리 보낼 수 있는가, 초당 몇 개의 bit를 보낼 수 있는가) 단위는 bps

- baud rate : 1초당 지나간 signal element의 수



Transmission Impairment

- Signal은 전송매체를 통해 완벽하지 않게 보내진다. 이런 완벽하지 않음은 Signal Impairment를 야기한다.

- Signal이 전송과정에서 손상되는 3가지 이유.

1. Attenuation : 에너지의 손실

2. Distortion : Signal의 모양과 형태가 바뀜

3. Noise : 외부의 Impairment

SNR = average signal power / average noise power    큰 게 좋아

-> Noise Power가 클수록 SNR은 작아진다.



Data rate limits

- 얼마나 빨리 Data를 보낼 수 있을까??

- Data rate는

                  1. 대역폭

                  2. 우리가 사용하는 signal의 level

                  3. Noise의 level

                                                                 에 영향을 받는다.



*노이즈가 없음을 전제로

L은 data를 표현하는데 사용하는 signal level의 수

BitRate는 대역폭에 비례한다.



*노이즈가 있음을 전제로

만약 대역폭과 SNR이 주어졌을 때 위에 두 식을 같다고 놓으면 L을 구할 수 있다.
